ÖLÇÜM • HABERLEŞME • OPERASYON
Sahadaki akışı görün. Kararlarınızı doğrulanmış veriye dayandırın.
Depo çıkışlarından dağıtım hatlarına, sanayi tesislerinden sulama sahalarına kadar suyun nerede, ne zaman ve hangi debiyle kullanıldığını izlemek; verimli işletmenin ilk adımıdır. Uzaktan sayaç ve debi izleme yaklaşımı, toplam tüketimi anlık akış, basınç ve işletme durumu ile birlikte değerlendirir. Atlas ile proje planlamasının odağı, yalnızca ekrana veri taşımak değil, ölçümden saha müdahalesine kadar izlenebilir bir çalışma düzeni kurmaktır.

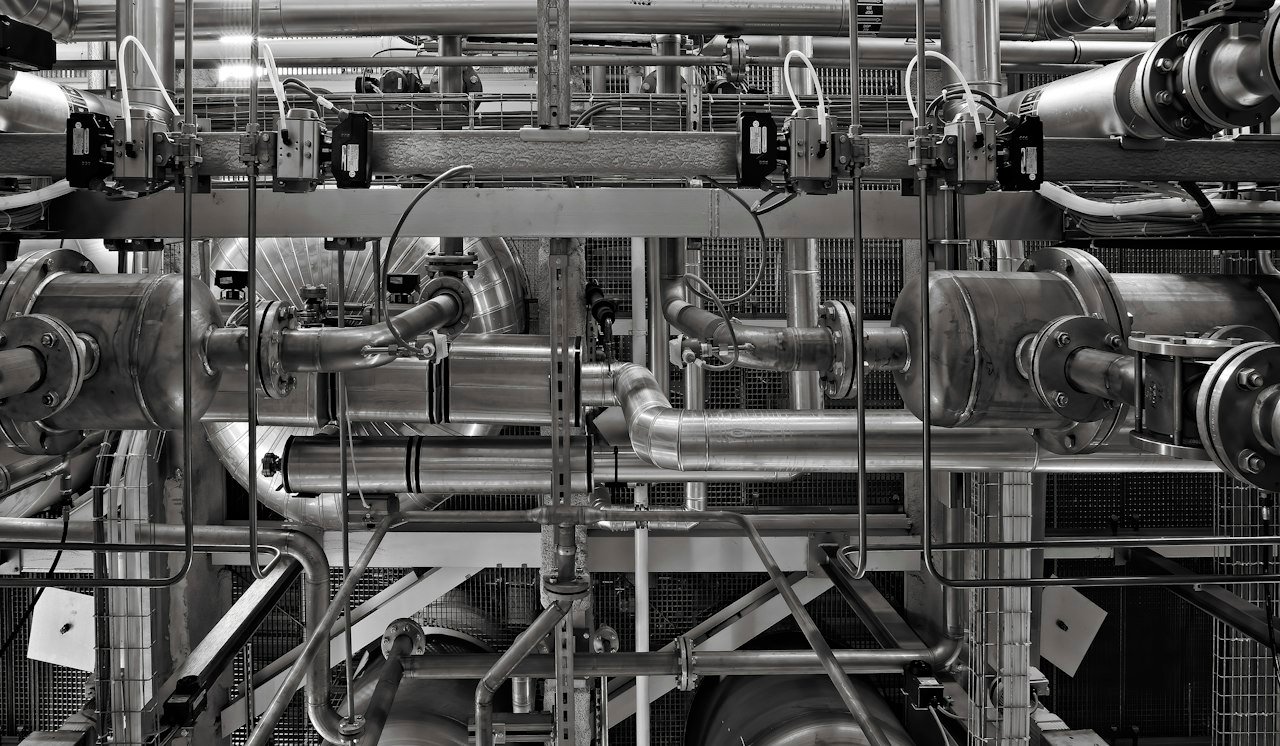

Temsili stok fotoğraf · Ricardo Gomez Angel / Unsplash. Atlas saha uygulaması veya referans projesi değildir.
Sayaç okumak ile şebekeyi izlemek arasındaki fark
Bir sayacın kümülatif endeksi, iki okuma arasındaki toplam hacmi verir. Debimetrenin anlık debisi ise o anda hattan geçen akış hızını hacim/zaman cinsinden gösterir. Aynı günlük tüketim; düzenli kullanım, kısa süreli yüksek talep veya gece boyunca devam eden istenmeyen akış sonucunda oluşabilir. Bu nedenle yalnız günlük toplamlarla yetinmek, önemli işletme olaylarını görünmez bırakabilir.
Debi, basınç, vana durumu ve pompa çalışma bilgisi birlikte incelendiğinde bir akış artışının talep değişimiyle mi, depo dolumuyla mı yoksa araştırılması gereken bir olayla mı ilişkili olduğu daha iyi anlaşılır. Tek bir yüksek değer, tek başına kaçak kanıtı değildir.
Projeye göre kurgulanan ölçüm zinciri
| Katman | Seçim sırasında değerlendirilecek konu | Kabul kontrolü |
|---|---|---|
| Saha ölçümü | Akışkan, hat çapı, debi aralığı, basınç, montaj koşulları ve ölçüm doğruluğu | Referans ölçüm ve endeks karşılaştırması |
| Veri toplama | Cihazın desteklediği pulse, M-Bus, Modbus veya analog çıkış; uygun dönüştürücü | Birim, ölçek, sayaç çarpanı ve zaman damgası |
| İletişim | Kablolu bağlantı, LoRaWAN veya hücresel haberleşme için saha uygunluğu | Kapsama, gecikme, kesinti sonrası veri aktarımı |
| İşletme | Alarm sorumlusu, müdahale süresi, kayıt ve rapor düzeni | Uçtan uca örnek olay testi |
Bu yapı bir proje tasarım çerçevesidir. Her protokolün, haberleşme seçeneğinin ve yazılım işlevinin tüm Atlas cihazlarında standart olarak bulunduğu anlamına gelmez; seçilen model ve entegrasyon kapsamı teknik teklif aşamasında doğrulanır.
Önce veri kalitesi, sonra alarm
İletişimi kesilen bir sayaç için tüketim “sıfır” kabul edilmemelidir. Eksik kayıt, ölçülen sıfır akıştan ayrı işaretlenmelidir. Sayaç değişimi, endeks sıfırlanması veya taşması, çift kayıtlar, ters akış, birim dönüşümü ve saat uyumsuzluğu da tüketim hesabını bozabilir.
- Kayıt bütünlüğü: beklenen ve alınan kayıt sayısını karşılaştırın.
- Zaman tutarlılığı: saat dilimini ve dönem başlangıçlarını aynı kuralla yönetin.
- Fiziksel tutarlılık: cihaz aralığı dışındaki sıçramaları ve sabitlenen değerleri inceleyin.
- Güvenlik: kullanıcı yetkileri, değişiklik kayıtları ve uzaktan erişim sınırlarını proje gereksinimi olarak tanımlayın.
Örnekleme aralığı olayın hızına göre seçilir. Tüketim eğrileri için uygun olan dakikalık veya saatlik kayıtlar, su darbesi gibi hızlı basınç geçişlerini çözümlemek için yeterli olmayabilir. Daha sık veri toplamak da haberleşme, enerji ve depolama ihtiyacını artırır.
Örnek projeksiyon: erken müdahalenin hacim karşılığı
VARSAYIMSAL HESAP • PERFORMANS TAAHHÜDÜ DEĞİLDİR
5 L/s × süre = olay hacmi
Sabit 5 L/s istenmeyen akışın 72 saat sürmesi 1.296 m³ hacme karşılık gelir. Aynı olayın tespit ve onarım dahil 18 saatte sonlandırıldığı varsayılırsa hacim 324 m³ olur. İki senaryo arasındaki fark 972 m³tür.
Bu sonuç, akışın sabit kalmasına ve onarımın gerçekten belirtilen sürede tamamlanmasına bağlıdır. Yalnız alarmın erken üretilmesi, bu hacmin otomatik olarak kurtarıldığı anlamına gelmez. Ekonomik değerlendirme için yerel üretim/temin maliyeti, müdahale gideri ve olayın tekrar sıklığı gerekir.
Pilot uygulama ve kabul ölçütleri
Önce ölçüm noktaları, cihaz envanteri ve veri sahipliği belirlenir. Ardından kapsama testi, montaj kontrolü ve referans okumaları yapılır. Pilot dönemde normal tüketim profili oluşturulur; bilinen pompa, depo ve kullanım olayları kayıtlarla eşleştirilir. Alarm eşikleri, yanlış alarm oranı ve saha yanıtı görüldükten sonra ayarlanır.
Başarı yalnız kurulan cihaz sayısıyla ölçülmez: veri tamlığı, endeks uzlaşması, alarmın doğrulanma süresi, onarım kapanış süresi ve müdahale sonrası akış değişimi izlenir. Hedef değerler, sistemin kritikliği ve saha koşulları dikkate alınarak proje kabul planında kararlaştırılır.
Sık sorulan sorular
Mevcut sayaçlar kullanılabilir mi?
Çıkış türü, veri çözünürlüğü, cihaz durumu ve arayüz erişimi uygunsa değerlendirilebilir. Önce envanter ve uyumluluk incelemesi gerekir.
LoRaWAN mı GSM mi seçilmeli?
Kapsama, nokta sayısı, enerji kaynağı, veri sıklığı, gecikme ve işletme maliyeti birlikte değerlendirilir. Her saha için tek doğru seçenek yoktur.
Uzaktan izleme kaçağın yerini gösterir mi?
Olayı veya şüpheli bölgeyi daraltabilir. Kesin konum için saha kontrolü, akustik yöntemler veya ek ölçümler gerekebilir.
