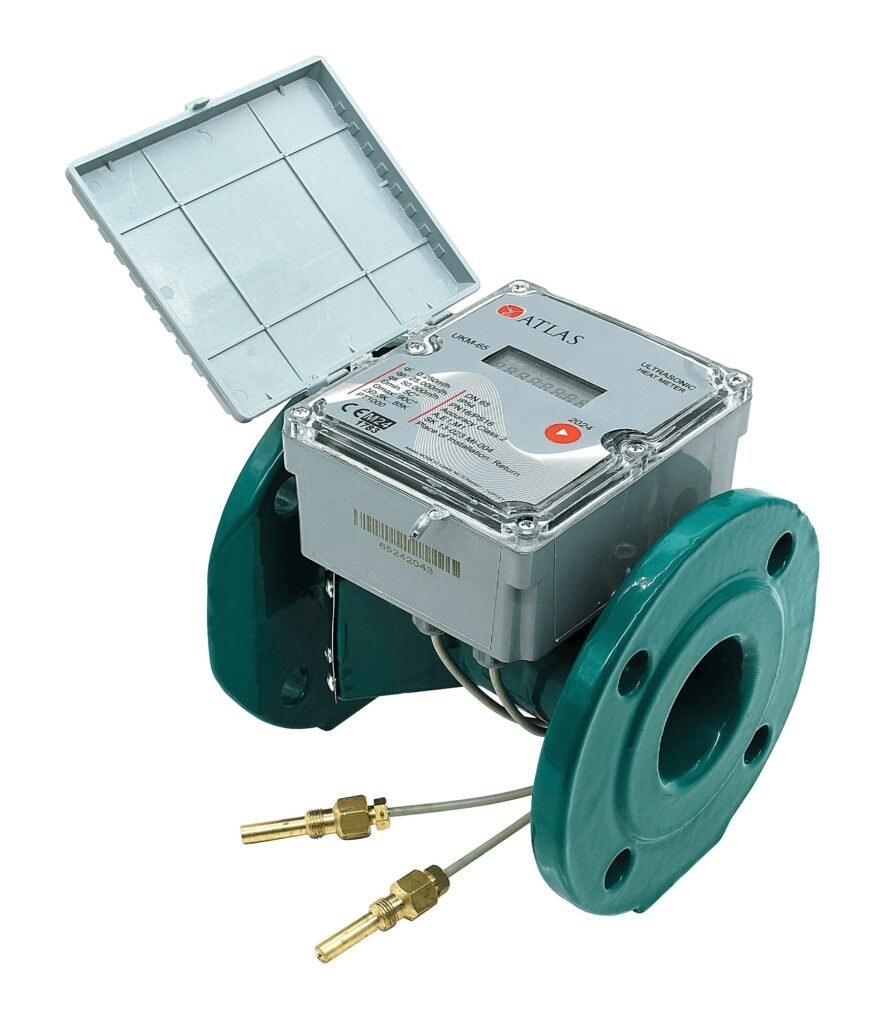

UKM serisi ultrasonik ısı sayaçları
ATLAS UKM serisi ultrasonik ısı sayaçları, ısıtma ve soğutma devrelerinde enerji ölçümü için kullanılır. Gövde malzemesi, montaj yönü ve bağlantı ölçüleri seçilen modele göre değerlendirilir. M-Bus, pulse ve LoRa/LoRaWAN haberleşme seçenekleri, sipariş edilen donanım ve okuma altyapısıyla eşleştirilmelidir. Uygun arayüze sahip modeller ATLAS CNV veya LoRaWAN Gateway üzerinden uzaktan okuma sistemlerine bağlanabilir.
UKM serisi debi ve bağlantı ölçüleri
| Tip | DN (mm) | Bağlantı Çapı | Nominal Debi (qp)[m³/h] | Min. Debi (qi)[m³/h] | Maks. Debi (q)[m³/h] | Uzunluk (L)[mm] | Yükseklik (H)[mm] | Genişlik (W)[mm] | Ağırlık[gr] |
|---|---|---|---|---|---|---|---|---|---|
| UKM15 | 15 | 3/4″ Dişli | 1,50 | 0,03 / 0,012* | 3,00 | 110 | 94 | 83 | 950 |
| UKM20 | 20 | 1″ Dişli | 2,50 | 0,05 | 5,00 | 130 | 94 | 83 | 950 |
| UKM25 | 25 | 11/4″ Dişli | 3,50 | 0,07 | 7,00 | 160 | 100 | 83 | – |
| UKM32 | 32 | 11/2″ Dişli | 6,00 | 0,06 | 12,00 | 180 | 100 | 83 | 1100 |
| UKM40 | 40 | 2″ Dişli | 10,00 | 0,10 | 20,00 | 200 | 120 | 83 | 1250 |
| UKM50 | 50 | Flanşlı | 15,00 | 0,15 | 30,00 | 200 | 165 | 165 | – |
| UKM65 | 65 | Flanşlı | 25,00 | 0,25 | 50,00 | 200 | 185 | 185 | – |
| UKM80 | 80 | Flanşlı | 40,00 | 0,40 | 80,00 | 220 | 200 | 200 | – |
| UKM100 | 100 | Flanşlı | 60,00 | 0,60 | 120,00 | 250 | 220 | 220 | – |
| UKM125 | 125 | Flanşlı | 100,00 | 1,00 | 200,00 | 250 | 250 | 250 | – |
| UKM150 | 150 | Flanşlı | 150,00 | 1,50 | 300,00 | 300 | 285 | 285 | – |
| UKM200 | 200 | Flanşlı | 250,00 | 2,50 | 500,00 | 350 | 340 | 340 | – |
| UKM250 | 250 | Flanşlı | 400,00 | 4,00 | 800,00 | 450 | 405 | 405 | – |
| UKM300 | 300 | Flanşlı | 560,00 | 5,60 | 1120,00 | 500 | 460 | 460 | – |
Minimum debi ve model belgesi
Bu tablo ön seçim içindir. UKM15 için yıldızlı 0,012 m³/h değeri dahil minimum debi (qi) değerlerini, sipariş edilen modelin güncel teknik föyü ve tip onay belgesiyle teyit edin. Katalog ve web tablosundaki bazı minimum debi değerleri farklı olduğundan bu değerler kesin sipariş şartı olarak tek başına kullanılmamalıdır.

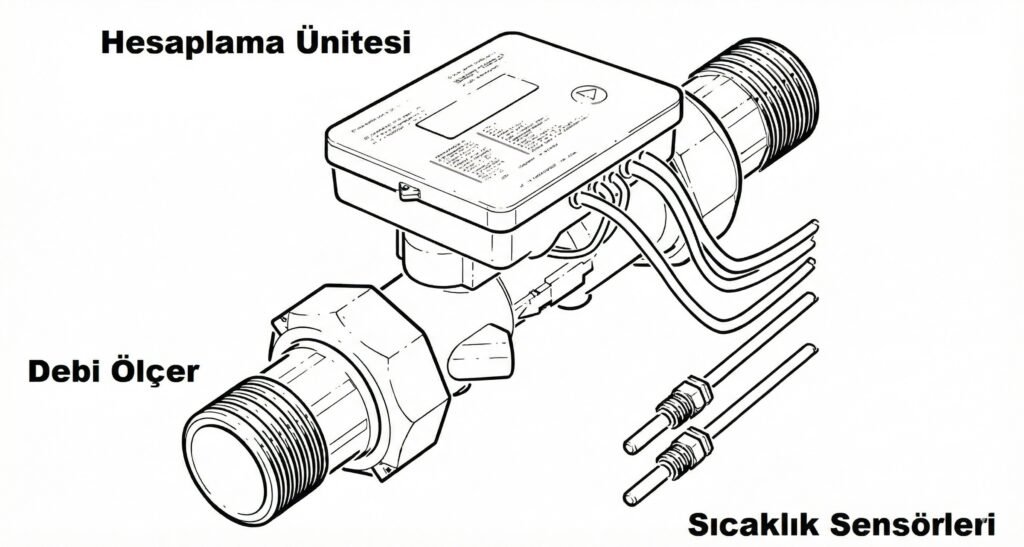

Ultrasonik kalorimetre seçimi
Isı sayacı seçiminde yalnızca boru çapı yeterli değildir. Projedeki minimum ve nominal debiyi, montaj boyunu, bağlantı tipini ve haberleşme ihtiyacını birlikte değerlendirin.
- Debi aralığı: Yukarıdaki tabloda modelin minimum, nominal ve maksimum debi değerlerini karşılaştırın.
- Montaj: DN, bağlantı çapı ve gövde uzunluğunu tesisat projesiyle eşleştirin.
- Çalışma koşulları: Sıcaklık, basınç ve koruma sınıfını seçilen modelin teknik belgeleriyle doğrulayın.
UKM15 ile UKM20 arasındaki fark nedir?
Tabloda UKM15 için nominal debi 1,50 m³/h ve montaj boyu 110 mm; UKM20 için nominal debi 2,50 m³/h ve montaj boyu 130 mm olarak belirtilmiştir. Uygun modeli tesisatın debi ihtiyacına ve bağlantı ölçülerine göre seçin.
Mekanik ve ultrasonik kalorimetre nasıl karşılaştırılır?
Ultrasonik modelin akış ölçümü hareketli parça içermeyen ultrasonik prensibe dayanır. Mekanik kalorimetrelerde akış mekanik sensörle ölçülür. Karşılaştırmada her modelin debi aralığını, montaj koşullarını ve okuma altyapısını dikkate alın.
Uzaktan okuma seçenekleri
M-Bus, pulse ve LoRa/LoRaWAN seçeneklerini mevcut otomasyon altyapınıza göre değerlendirin. M-Bus konvertörler ve LoRaWAN Gateway ürünlerini inceleyebilirsiniz. Haberleşme donanımı ve uyumluluk sipariş aşamasında netleştirilmelidir.
Projeniz için teklif alın
Model veya DN, tasarım debisi, montaj boyu, adet ve haberleşme tercihinizi paylaşın.
